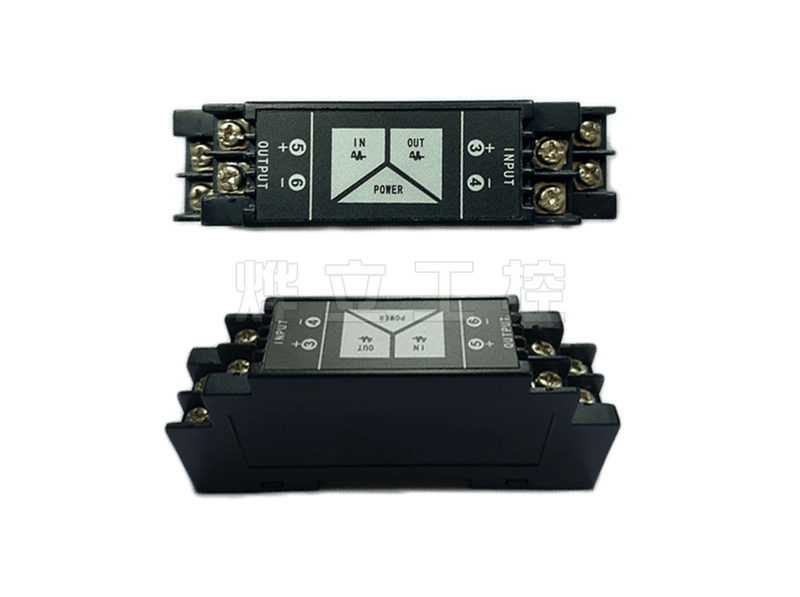

名稱：YL90-23-2/2-DP 一入二出信號隔離器
市場一部：0571-28812826
市場二部：0571-28115181
市場三部：0571-28992602
瀏覽次數： 次
天貓購買
阿里巴巴采購
0571-86695413
詳細說明：
衷心感謝您選購本公司信號隔離器，燁立是專業生產模擬信號隔離器廠家，而且信號隔離器的價格優惠，信號隔離器多少錢請聯系客服報價，量大從優！該系列模塊是小型化并采用業界通用的DIN導軌安裝標準，具有極高的性能價格比，采用先進的SMD工藝，工作十分可靠和穩定，是智能調節器和DCS系統理想的配套單元。YL90-23-2/2-DP 一入二出信號隔離器是一種小型化卡裝式儀表，主要功能是將 4～20mA DC信號或 1～5VDC 信號轉換成相互隔離的 4～20mA DC 或 1～5VDC 輸出供給指示、記錄儀、模擬調節器、可編程單/多回路數字調節器、分散控制系統及工業過程控制機等，并組成各種各樣自動監視、控制系統。因此本隔離器是構成非防爆自動控制系統不可缺少的儀表品種。
環境參數
供 電 電 源：22~28V.DC
使用溫度范圍：0~50℃
使用濕度范圍：0~90%RH(無冷凝)
安 裝：DIN35mm 導軌安裝
外 形 尺 寸：23*85*103(寬*高*深)
重 量：約200g
輸入參數
■ 可選輸入信號
1、電阻信號： 電阻輸入激勵：約250uA 、電阻信號0～400Ω
2、電流信號： 電流輸入電阻：內置輸入電阻器250Ω、標準輸入 4～20mA 、0～20mA 、0～10mA
3、電壓信號： 電壓輸入電阻：≥400KΩ 、標準信號0～5V 、1～5V 、0～10V 、0～100mV
4、溫度信號： Pt100熱電阻-199～600℃
輸出參數
■輸出電流時：輸出范圍：4~20mA、允許范圍：≤250Ω、輸出范圍：0~10mA、允許范圍：≤500Ω
■輸出電壓時：輸出范圍：1~5V 、允許范圍：≥250KΩ、輸出范圍：0~10V 、允許范圍：≥500KΩ
■現場供電時：配電電壓：22~26V、配電電流：短路保護單路30mA，雙路60mA
使用與維修
1、儀表使用前無需校驗信號隔離器可直接投入系統應用，注意輸出為1~5VDC內阻≥250KΩ，4~20mADC時內阻為250~700Ω。
2、儀表在正常應用時，無需特殊維修工作，只需定期檢查。
3、儀表工作不正常時，要對儀表進行維修。維修時只需檢查：供電電壓是否為24VDC，配電電壓是否為18.5~28.5VDC，輸出4~20mADC和1~5VDC的轉換開關是否拔對等。否則請寄回廠家修理。
定貨須知
1、本隔離器模塊可選多種輸入信號方式，定貨時請注明輸入信號、輸出信號和供電電源模塊分為：一入一出，一入二出，二入二出如需多入多出信號隔離器，或特殊分度號，訂貨時請注明。
2、廠家供貨時一般只提供與訂貨型號有關的軟硬件功能，用戶如有特殊要求需治商而定，并在訂貨中予以特別說明。（如需220V交流供電，訂貨時說明）
