詳細說明：

　　衷心感謝您選購本公司超聲波流量計，燁立是專業生產超聲波流量計廠商，而且超聲波流量計價錢優惠，超聲波流量計報價請聯系客服，量大從優！插入式傳感器安裝使用專業開孔工具，可在帶壓不停水的情況下在被測管道上打孔安裝，使傳感器和被測介質直接接觸從而實現流量的測量，并保證了生產正常穩定的運行、無壓力損失等特點，日后維護也無需停水。

產品特點
1. 插入式傳感器的超聲波發射晶體與被測量液體直接接觸，提高了測量精度和機器的運行穩定性。
2. 解決了由于管道外壁結垢或腐蝕嚴重時，使用外夾式傳感器信號弱、測量不正常的難題；并且可以在水泥管、玻璃鋼等不可焊接或不能傳輸超聲波信號的管道上安裝。
3. 解決了由于外夾式超聲波流量計長時間使用，造成耦合劑干燥而影響超聲波信號不能正常傳輸、不能正常工作等問題。
4. 在大口徑管道上使用既經濟使用，又提高了測量的精準性、可靠性。

技術參數

項目	性能、參數
材質	≥DN80mm碳鋼、球閥、鎖緊螺母：不銹鋼304；底座：碳鋼
適用管材	碳鋼、不銹鋼、鑄鐵、水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里備注：1、碳鋼可直接焊接；2、其它管材需適用管箍方可安裝（管箍材質：碳鋼，訂貨時請?zhí)峁?zhǔn)確的管道外徑或周長）
安裝方法	Z法
開孔尺寸	φ18mm（安裝時使用廠家提供的專用開孔工具，可實現帶壓不停產安裝）
壓力等級	1.6Mpa（安裝時壓力<0.8Mpa）
測量介質	水、海水、工業污水、酸堿液、酒精、噻酒、各種油類等能傳導超聲波的單一均勻的液體

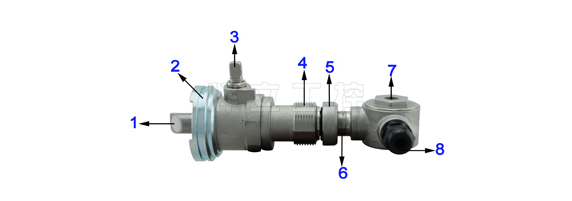

1、傳感器發射面：陶瓷材質，安裝的兩個傳感器的發射方向是發射面相對
2、球閥底座：焊接與管道外壁或特制管箍，用來固定特制球閥
3、特制球閥：用來實現帶水帶壓安裝、更換、維修傳感器
4、開孔器緊固螺紋：用來密封、固定開孔器，實現帶水帶壓安裝
5、鎖緊螺母：用開孔器開孔時密封防水，安裝完成是密封定位傳感器探頭桿
6、探頭桿：用來旋入調節傳感器發射面和插入深度和發射角度
7、接線盒：用來連接插入式傳感器和主機，調試完畢后可灌膠防水
8、防水接頭：調試完畢后應緊固防水接頭，以免接線盒進水，防水接頭方向代表插入式傳感器的發射方向

超聲波流量計產品分類

規格	型號	測量口徑	溫度范圍	尺寸
標準插入式	TC-1	DM80~DNG6000	-30~160℃	190×80×55mm
加長插入式	TC-2	DN80~DNG000	-30~160℃	335×80×55mm
平行插入式	TC-3-1	DW300~DN500	-30~160℃	97×54×53mm
	TC-3-2	DN501~DN800	-30~160℃	45×25×28mm
	TC-3-3	DW801~D16000	-30~160℃	64×39×44mm

典型用途：

1.       水、污水、海水 8. 船體操作和維護
2.       給水和排水                                       9. 節能監測、節水管理
3.       發電廠(核電、火力和水力) 10. 造紙和制漿
4.       熱力、供暖、供熱 11. 泄漏檢測
5.       冶金、礦山 12. 流量巡檢、流量跟蹤和采集
6.       石油、化工 13. 熱量測量、熱量平衡
7.       食品和醫藥 14. 流量、熱量化管理、監控網絡系統
