| 類別 | 性能、參數 | |
|
主 機 |
原 理 | 超聲波時差原理，4字節IEEE754浮點運算 |
| 精度 | 流量：優于±1% | |
| 顯 示 | 可連接2×10背光型漢字或者2×20字符型液晶顯示器，支持中、英、意三種語言 | |
|
信號輸出 |
1路4~20mA電流輸出，阻抗0-1K，精度0.1% | |
| 1路OCT脈沖輸出（脈沖寬度6-1000ms，默認200ms） | ||
| 1路繼電器輸出 | ||
|
信號輸入 |
3路4~20mA電流輸入，精度0.1%，可采集溫度、壓力、液位等信號 | |

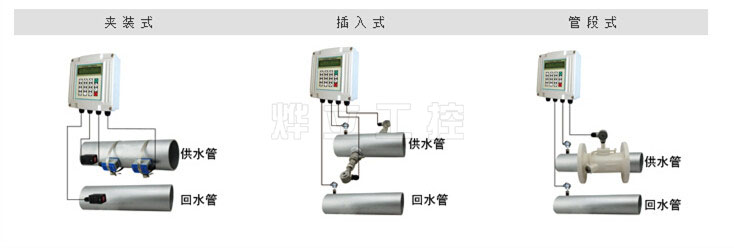

| 可連接三線制PT100鉑電阻，實現熱量測量 | ||
| 數據接口 | 隔離RS485串行接口，可通過PC電腦對流量計進行升級，支持MODBUS等協議 | |
| 專用電纜 | 定制雙絞線，一般搐況下限于50米；選用RS485通訊，傳輸距離可達千米以上 | |
|
営道搐況 |
管材 | 鋼，不銹鋼，鑄鐵，水泥管、銅、PVC、鋁、玻璃鋼等一切質密的管道，允許有襯里 |
| 管內徑 | 15-6000mm | |
| 直管段 | 傳感器安裝點zui好滿足：上游10D，下游5D，距泵出口處30D ( D是指管徑） | |
|
測量介質 |
種 類 | 水、海水、工業污水、酸堿液、酒箱、啤酒、各種油類等能傳導超聲波的單一均勻的液體 |
| 溫 度 | 標準探頭：-30?90℃ ,高溫探頭：-30?160℃ | |
| 濁 度 | 10000 ppm且氣泡含量小 | |
| 流 速 | 0?±10 m/s | |
|
工作杯境 |
溫 度 | 主機：-20?60℃ ,流量傳感器：_3CnC?160℃ |
| 濕 度 | 主機：85%RH；流量傳感器：可浸水工作，水深≤2m（注：傳感器灌膠后） | |
| 電 源 | DC8~36V或AC85~264V | |
| 功 耗 | 1.5W | |
|
類別
|
規格
|
型號
|
測量口徑
|
溫度范圍
|
尺寸
|
|
標準夾裝式
|
標準小型
|
TS-2
|
DN15-DN100
|
-30~90℃
|
45×25×32mm
|
|
標準中型
|
TM-1
|
DN50-DN700
|
-30~90℃
|
64×39×44mm
|
|
|
標準大型
|
TL-1
|
DN300~DN6000
|
-30~90℃
|
97×54×53mm
|
|
|
高溫夾裝式
|
高溫小型
|
TS-2-HT
|
DN15-DN100
|
-30~160℃
|
45×25×32mm
|
|
高溫中型
|
TM-1-HT
|
DN50~DN700
|
-30~160℃
|
64×39×44mm
|
|
| 高溫大型 |
TL-1-HT
|
DN300~DN6000
|
-30~160℃
|
97×54×53mm
|
|
|

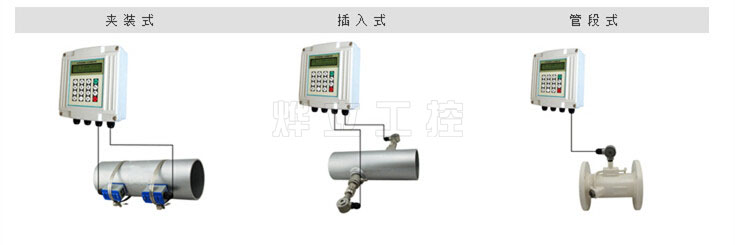

插入式
|
標準式
|
TC-1
|
DN80-DN6000
|
-30~160℃
|
190×80×55mm
|
|
加長式
|
TC-2
|
DN80~DN6000
|
-30~160℃
|
335×80×55mm | |
| 管段式 |
π型管段式
|
G3
|
DN15~DN25
|
-30~160℃
|
304不銹鋼螺紋連接 |
|
標準管段式
|
G2
|
DN32/DN40
|
-30~160℃
|
碳鍋材質螺紋連接 | |
| 標準管段式 | G1 |
DN50~DN6000
|
-30~160℃ | 碳鍋材質法蘭連接 |
|
類型
|
型號
|
測量范圍
|
溫度范圍
|
安裝要求
|
精度
|
|
三級制PT100夾裝溫度傳感器
|
CT-1
|
>DN50
|
-40~160℃
|
無需斷流
|
100℃±0.8℃精準匹配后溫差<0.1℃ |
|
三級制PT100插入溫度傳感器
|
TCT-1
|
>0N50
|
-40~160℃
|
需斷流
|
|
|
三級制PT100帶壓安裝插入溫度傳感器
|
PCT-1
|
>DN50
|
-40~160℃
|
無需斷流
|
|
|
小口徑三線制PT100插入溫度傳感器
|
SCT-1 | <DN50 | -40~160℃ | 需斷流 |
