YL-C804智能單回路測控儀

名稱：YL-C804智能單回路測控儀


市場一部：0571-28812826

市場二部：0571-28115181

市場三部：0571-28992602

瀏覽次數： 次

天貓購買

阿里巴巴采購

0571-86695413

詳細說明：
　　衷心感謝您選購本公司二次顯示儀，燁立是專業生產直流數顯表廠家，而且智能數顯表價格優惠，數顯表價格多少錢請聯系客服報價，量大從優！YL-C804智能單回路測控儀的儀表設計核心思想是通用，即wan能分度號能適合多種信號輸入/輸出的新一代智能型通用數字(光柱)顯示控制儀。它與熱電偶、熱電阻、變送器、傳感器等儀表配合，可用于冶金、電力、石油、化工、機械制造、熱處理、輕工等行業。儀表由用戶通過設置鍵設置適當?shù)膮?shù)可實現對壓力、溫度、流量、液位、轉速、電壓、電流、頻率等各種工業參數的指示、報警和輸出。本儀表抗干擾力強，可適合電源波動大的場合中使用，供電電源范圍100~260VAC/DC或24VDC。

1.技術參數
· 輸入規格（一臺儀表可兼容）
  熱電偶：B、S、K、E、J、T、WRe等
  熱電阻：Pt100、Cu50等遠傳壓力電阻
  線性電壓：0~5V、1~5V、0~10V1~10V等---輸入阻抗≥250Ω
  線性電流：0~10mA、0~20mA、4~20mA等---輸入阻抗≥250Ω
  線性電阻：0~400Ω（可用于測量遠傳電阻壓力表）
· 測量范圍：-1999~1999字                      · 測量精度：0.5%FS±1字
· 變送輸出：模擬量輸出DC0~20mA（負載能力≤750Ω）
  DC4～20mA（負載能力≤500Ω）            DC0~5V（負載能力≤250Ω）DC1～5V（負載能力≤250Ω）
· 開關量輸出：繼電器控制輸出---繼電器ON/OFF帶回差
· 觸點容量：AC220V/10A；DC24V/10A（阻性負載）
· 使用環境：環境溫度0~50℃                    相對濕度≤85RH           避免強腐蝕氣體
· 供電電源：AC220V+10-15%（50Hz+2Hz線性電源）
· 電源消耗：≤5W

儀表輸入信號類型表
代碼
輸入類型
測量范圍
00
S
0~1600℃
01
R
0~1600℃
02
B
200-1800℃
03
K
0-1300℃
04
N
0~1300℃
05
 E
0-800℃
06
 J
0-650℃
07 T -200-400℃
08
 Pt100
-200-850℃
09
 Cu50
-50-150℃
10
 0-5V
-999-9999
11
 1~5V
-999-9999
12
 0-10V
-999-9999
13
 0-10mA
-999-9999
14
 0-20mA
-999-9999
15 4-20mA -999-9999
16
 mV非標信號
0-100mV
17
 電阻R非標信號
0-400Q
18
 頻率f非標信號
0-3000Hz
19
 0-5V開方
-999-9999
20
 1~5V開方
-999-9999
21
 0-10mA開方
-999-9999
22
4-20mA開方
 -999-9999
23
全切換輸入


二次儀表實物安裝

燁立科技二次儀表型號大全：
YL-C901-00-12-N-P YL-C903-01-12-HL-P YL-C901-80-12-N-P YL-C903-81-12-HL-P
YL-C901-00-08-N-P YL-C903-01-08-HL-P YL-C901-80-08-N-P YL-C903-81-08-HL-P
YL-C901-00-09-N-P YL-C903-01-09-HL-P YL-C901-80-09-N-P YL-C903-81-09-HL-P
YL-C901-00-03-N-P YL-C903-01-03-HL-P YL-C901-80-03-N-P YL-C903-81-03-HL-P
YL-C901-00-02-N-P YL-C903-01-02-HL-P YL-C901-80-02-N-P YL-C903-81-02-HL-P
YL-C901-00-23-N-P YL-C903-01-23-HL-P YL-C901-80-23-N-P YL-C903-81-23-HL-P
YL-C901-02-12-N-P YL-C903-02-12-HL-P YL-C901-82-12-N-P YL-C903-82-12-HL-P
YL-C901-02-08-N-P YL-C903-02-08-HL-P YL-C901-82-08-N-P YL-C903-82-08-HL-P
YL-C901-02-09-N-P YL-C903-02-09-HL-P YL-C901-82-09-N-P YL-C903-82-09-HL-P
YL-C901-02-03-N-P YL-C903-02-03-HL-P YL-C901-82-03-N-P YL-C903-82-03-HL-P
YL-C803-00-12-N-P YL-C803-01-12-HL-P YL-C803-80-12-N-P YL-C803-81-12-HL-P
YL-C803-00-08-N-P YL-C803-01-08-HL-P YL-C803-80-08-N-P YL-C803-81-08-HL-P
YL-C803-00-09-N-P YL-C803-01-09-HL-P YL-C803-80-09-N-P YL-C803-81-09-HL-P
YL-C803-00-03-N-P YL-C803-01-03-HL-P YL-C803-80-03-N-P YL-C803-81-03-HL-P
YL-C803-00-02-N-P YL-C803-01-02-HL-P YL-C803-80-02-N-P YL-C803-81-02-HL-P
YL-C803-00-23-N-P YL-C803-01-23-HL-P YL-C803-80-23-N-P YL-C803-81-23-HL-P
YL-C803-02-12-N-P YL-C803-02-12-HL-P YL-C803-82-12-N-P YL-C803-82-12-HL-P
YL-C803-02-08-N-P YL-C803-02-08-HL-P YL-C803-82-08-N-P YL-C803-82-08-HL-P
YL-C803-02-09-N-P YL-C803-02-09-HL-P YL-C803-82-09-N-P YL-C803-82-09-HL-P
YL-C803-02-03-N-P YL-C803-02-03-HL-P YL-C803-82-03-N-P YL-C803-82-03-HL-P
YL-C803-02-02-N-P YL-C803-02-02-HL-P YL-C803-82-02-N-P YL-C803-82-02-HL-P
YL-C803-02-23-N-P YL-C803-02-23-HL-P YL-C803-82-23-N-P YL-C803-82-23-HL-P
YL-S803-00-12-N-P YL-S803-01-12-HL-P YL-S803-80-12-N-P YL-S803-81-12-HL-P
YL-S803-00-08-N-P YL-S803-01-08-HL-P YL-S803-80-08-N-P YL-S803-81-08-HL-P
YL-S803-00-09-N-P YL-S803-01-09-HL-P YL-S803-80-09-N-P YL-S803-81-09-HL-P
YL-S803-00-03-N-P YL-S803-01-03-HL-P YL-S803-80-03-N-P YL-S803-81-03-HL-P
YL-S803-00-02-N-P YL-S803-01-02-HL-P YL-S803-80-02-N-P YL-S803-81-02-HL-P
YL-S803-00-23-N-P YL-S803-01-23-HL-P YL-S803-80-23-N-P YL-S803-81-23-HL-P
YL-S803-02-12-N-P YL-S803-02-12-HL-P YL-S803-82-12-N-P YL-S803-82-12-HL-P
YL-S803-02-08-N-P YL-S803-02-08-HL-P YL-S803-82-08-N-P YL-S803-82-08-HL-P
YL-S803-02-09-N-P YL-S803-02-09-HL-P YL-S803-82-09-N-P YL-S803-82-09-HL-P
YL-S803-02-03-N-P YL-S803-02-03-HL-P YL-S803-82-03-N-P YL-S803-82-03-HL-P
YL-S803-02-02-N-P YL-S803-02-02-HL-P YL-S803-82-02-N-P YL-S803-82-02-HL-P
YL-S803-02-23-N-P YL-S803-02-23-HL-P YL-S803-82-23-N-P YL-S803-82-23-HL-P
YL-C401-00-12-N-P YL-C403-01-12-HL-P YL-C401-80-12-N-P YL-C403-81-12-HL-P
YL-C401-00-08-N-P YL-C403-01-08-HL-P YL-C401-80-08-N-P YL-C403-81-08-HL-P
YL-C401-00-09-N-P YL-C403-01-09-HL-P YL-C401-80-09-N-P YL-C403-81-09-HL-P
YL-C401-00-03-N-P YL-C403-01-03-HL-P YL-C401-80-03-N-P YL-C403-81-03-HL-P
YL-C401-00-02-N-P YL-C403-01-02-HL-P YL-C401-80-02-N-P YL-C403-81-02-HL-P
YL-C401-00-23-N-P YL-C403-01-23-HL-P YL-C401-80-23-N-P YL-C403-81-23-HL-P
YL-C401-02-12-N-P YL-C403-02-12-HL-P YL-C401-82-12-N-P YL-C403-82-12-HL-P
YL-C401-02-08-N-P YL-C403-02-08-HL-P YL-C401-82-08-N-P YL-C403-82-08-HL-P
YL-C401-02-09-N-P YL-C403-02-09-HL-P YL-C401-82-09-N-P YL-C403-82-09-HL-P
YL-C401-02-03-N-P YL-C403-02-03-HL-P YL-C401-82-03-N-P YL-C403-82-03-HL-P
YL-C401-02-02-N-P YL-C403-02-02-HL-P YL-C401-82-02-N-P YL-C403-82-02-HL-P
YL-C401-02-23-N-P YL-C403-02-23-HL-P YL-C401-82-23-N-P YL-C403-82-23-HL-P
YL-S401-00-12-N-P YL-S403-01-12-HL-P YL-S401-80-12-N-P YL-S403-81-12-HL-P
YL-S401-00-08-N-P YL-S403-01-08-HL-P YL-S401-80-08-N-P YL-S403-81-08-HL-P
YL-S401-00-09-N-P YL-S403-01-09-HL-P YL-S401-80-09-N-P YL-S403-81-09-HL-P
YL-S401-00-03-N-P YL-S403-01-03-HL-P YL-S401-80-03-N-P YL-S403-81-03-HL-P
YL-S401-00-02-N-P YL-S403-01-02-HL-P YL-S401-80-02-N-P YL-S403-81-02-HL-P
YL-S401-00-23-N-P YL-S403-01-23-HL-P YL-S401-80-23-N-P YL-S403-81-23-HL-P
YL-S401-02-12-N-P YL-S403-02-12-HL-P YL-S401-82-12-N-P YL-S403-82-12-HL-P
YL-S401-02-08-N-P YL-S403-02-08-HL-P YL-S401-82-08-N-P YL-S403-82-08-HL-P
YL-S401-02-09-N-P YL-S403-02-09-HL-P YL-S401-82-09-N-P YL-S403-82-09-HL-P
YL-S401-02-03-N-P YL-S403-02-03-HL-P YL-S401-82-03-N-P YL-S403-82-03-HL-P
YL-S401-02-02-N-P YL-S403-02-02-HL-P YL-S401-82-02-N-P YL-S403-82-02-HL-P
YL-S401-02-23-N-P YL-S403-02-23-HL-P YL-S401-82-23-N-P YL-S403-82-23-HL-P
YL-C701-00-12-N-P YL-C703-01-12-HL-P YL-C701-80-12-N-P YL-C703-81-12-HL-P
YL-C701-00-08-N-P YL-C703-01-08-HL-P YL-C701-80-08-N-P YL-C703-81-08-HL-P
YL-C701-00-09-N-P YL-C703-01-09-HL-P YL-C701-80-09-N-P YL-C703-81-09-HL-P
YL-C701-00-03-N-P YL-C703-01-03-HL-P YL-C701-80-03-N-P YL-C703-81-03-HL-P
YL-C701-00-02-N-P YL-C703-01-02-HL-P YL-C701-80-02-N-P YL-C703-81-02-HL-P
YL-C701-00-23-N-P YL-C703-01-23-HL-P YL-C701-80-23-N-P YL-C703-81-23-HL-P
YL-C701-02-12-N-P YL-C703-02-12-HL-P YL-C701-82-12-N-P YL-C703-82-12-HL-P
YL-C701-02-08-N-P YL-C703-02-08-HL-P YL-C701-82-08-N-P YL-C703-82-08-HL-P
YL-C701-02-09-N-P YL-C703-02-09-HL-P YL-C701-82-09-N-P YL-C703-82-09-HL-P
YL-C701-02-03-N-P YL-C703-02-03-HL-P YL-C701-82-03-N-P YL-C703-82-03-HL-P
錯誤型號舉例:YL-C803-02-12-HL-P。選型錯誤原因:顯示儀YL-C803是不具備報警功能的(型號中代碼的:HL)。正確型號舉例:YL-C803-02-12-HL-P

2.安裝開孔尺寸

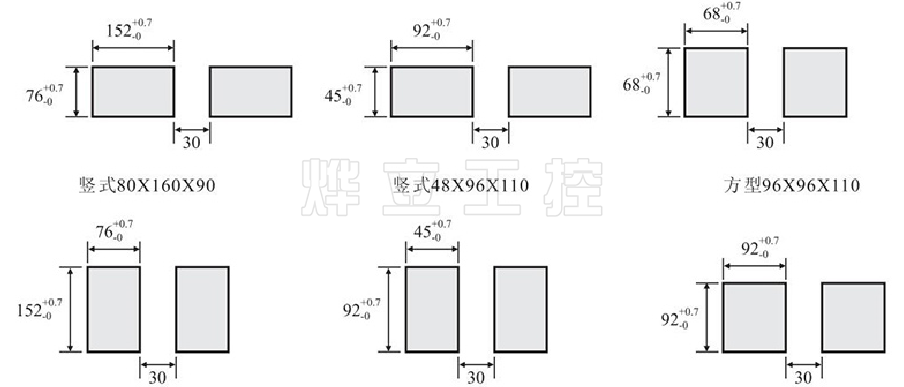

本儀表采用標準卡入式結構，請將二次顯示儀輕輕推入表盤即可。儀表盤開孔尺寸如下圖（單位mm）
YL-C803單回路數顯報警測控儀尺寸圖

3、實物圖參考：

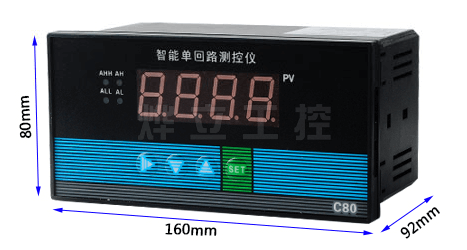

YL-C804單回路測控儀實物圖

4、型號選型定義
YL        C803        01        15        HL        P        W
①           ②           ③         ④        ⑤        ⑥       ⑦
二次顯示儀型號中的7個部分的含義如下：
①表示儀表基本功能：測量顯示報警儀表，具備熱電偶、熱電阻、mV、mA、5V、10V等線性電壓/電流輸入，測量精度為0.5級。
②表示儀表面板尺寸規格 (803為二個報警，804為四個報警)
面板160×80mm（寬X高），C橫式，開口152×76mm
面板80×160mm（寬X高），S豎式，開口76X152mm
③01為繼電器輸出，02為帶變送輸出；
④表示儀表輸入類型：可參考代碼，自由更該分度號
⑤表示儀表報警方式：可自由切換第yi、二、三、四路的報警方式
⑥表示儀表的附加功能：可選擇帶24V饋電（如不需可省略）
⑦供電電源：AC220V

5、主要特點
·支持熱電偶、熱電阻、電壓、電流及二線制變送器輸入；
·適合溫度、壓力、液位、長度等多種物理的測量與顯示；
·可對各種非線性信號進行高精度的線性校正。
·采用高亮度LED數碼顯示。
·支持多達四路報警功能，包括兩路上限及兩路下限報警，可獨立報警。

[提醒] 如果您需產品選型，請致電或留言，我們會給您專業的解答！售后服務熱線：0571-86695413
