液位計超聲波_超聲波液位儀_超聲波物位計
來源: 燁立工控
作者: 小楊
點擊數: 次
時間:2025-02-14
杭州燁立科技有限公司是專業生產
超聲波液位儀
廠家,同時燁立工控是超聲波物位計知名品牌。
液位計超聲波
價格優惠質量可靠,超聲波液位計報價請聯系客服,量大從優!本儀表包含多項專利技術,具有安全、清潔、精度高、壽命長、穩定可靠、安裝維護方便等特點,適用酸、堿、鹽、防腐、高溫等各種領域。本儀表可通過4~20mA或RS485(Modbus協議或其他定制協議)連接到顯示表或各種DCS系統中,為工業的自動化運行,提供實時的液位數據。
燁立工控
超聲波液位儀
表具有如下特點:
1、電路設計從電源部分起就選用高質量的電源模塊,元器件選擇進口高穩定可靠的器件,完全可以替代同類型國外進口儀表。
2、專利的聲波智能技術軟件可進行智能化回波分析,無需任何調試及其它的特殊步驟,此技術具有動態思維、動態分析的功能。
3、我公司擁有的聲波智能專利技術,使儀表的精度大大提高,液位精度達到0.3%,能夠抗各種干擾波。
4、本儀表是一種非接觸式儀表,不跟液體直接接觸,因此故障率低。儀表提供多種安裝方式,用戶完全可以通過本手冊進行儀表標定。
5、儀表的所有輸入、輸出線均具有防雷、防短路的保護功能。
2
、技術指標
測量范圍: 5m、10m、15m 、25m(根據實測量程選定)
盲 區: 0.25m~0.6m
測距精度: 0.3%(標準條件)
測距分辨率: 1mm
壓 力: 4個大氣壓以下
儀表顯示: 自帶LCD顯示液位或空間距離
模擬輸出: 4~20mA
數字輸出: RS485、Modbus協議或定制協議
繼電器輸出: 兩路獨立輸出
供電電壓: DC24V/AC220V,防雷裝置內置
環境溫度: -20℃ ~ +60℃
高溫定制(最高耐溫90℃)
防護等級: IP65
IP68
3、超聲波液位計儀表接線圖

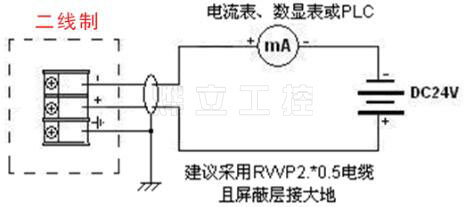

3.1 二線制超聲波液位計接線如下圖所示:
注:
不要與變頻器使用同一個DC24V電源,且電源負端接地良好。如有隔離器最佳。
3.2 四線制超聲波液位計接線如圖所示:
注:
打開后蓋即可看見儀表的接線板如下圖所示:
1
電源+
AC220V或DC24V
8
信號-
4-20ma或RS485
2
電源-
7
信號+
3
公共端
下限繼電器AL
6
公共端
上限繼電器AH
4
常開端
5
常開端
3.3四線制超聲波液位計使用案例:
(1)8米液位,要求低于2米時閉合繼電器開泵注水,高于7米斷開繼電器停泵。可以使用下限報警繼電器實現,設置回差dL = 7 - 2 = 5 米,設置L = 2米。這樣當液位小于2米的時候,繼電器閉合,開泵注水。當液位大于7米的時候,繼電器斷開,停泵。
(2)5米液位,高于4米閉合繼電器開泵排水,低于1米時斷開繼電器停泵??梢允褂蒙舷蘩^電器實現。設置回差dH= 4 - 1 = 3米,AH = 4米。這樣就可實現當液位大于4米時繼電器閉合開泵排水,小于1米時停泵。
注:
以上兩個例子都是在只使用一臺泵的情況下,利用回差控制兩個液位點的例子。對于使用多臺泵的場合,可以簡單的設置控制值即可。
4、儀表安裝
4.1 儀表外形尺寸(探頭尺寸會根據儀表量程的不同而有所改變,若有不同會預先告知)
4.2 三種儀表安裝方式:
開敞環境下一般采用支架安裝方式,用儀表自帶法蘭固定。池或罐在安裝位置上割一個略大于探頭直徑(60mm)的圓孔,將儀表放入,然后將法蘭自下而上旋緊。安裝必須保證儀表的探頭面與被測液面水平。
4.3
超聲波液位儀
現場安裝參考:
