防爆壓力/液位變送器
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-02-14

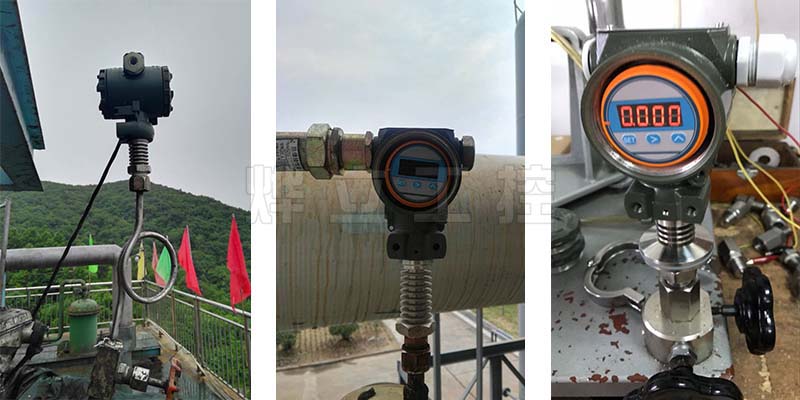

燁立是專業擴散硅壓力變送器生產廠家。YEH-2088防爆壓力變送器靈敏度高、精度高、抗過載能力強。擴散硅壓力變送器采用進口傳感器制造，傳感器和放大電路高度集成；防爆擴散硅壓力變送器采用壓鑄合金鋁表面噴漆殼體，電路零點和增益無須調整；抗干擾能力強，耐酸堿，長期穩定可靠。
|
檢驗報告 |
|
產品名稱： |
防爆壓力/差壓變送器 |
|
型號規格： |
YEH-2088/3351 |
|
委托單位： |
杭州燁立科技有限公司 |
|
檢驗類別： |
型式檢驗 |
煤炭科學技術研究院有限公司檢測中心(原煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)
（壓力變送器防爆合格證，注：檢測報告詳見下方 “附件1、附件2”）
工作原理：
YEH-2088
防爆壓力變送器選用進口壓力芯片，敏感元件采用擴散硅離子注入等工藝形成電阻并連接成惠斯通電橋，用微機械加工技術在電橋下形成壓力敏感膜片。當壓力作用在膜片上時，電阻值發生變化并且產生一個與作用壓力成正比的線性化輸出信號。我們?cè)诨菟雇姌蛏霞由现绷麟娫?，就?huì)產生一個直流電壓信號的輸出。經過二次轉換線路，實現兩線制4~20MA輸出。
功能特點：
◆穩定性好，滿度、零位長期穩定性可達0.25%FS/年。在補償溫度0～70℃范圍內，溫度飄移低于0.25%FS，在整個允許工作溫度范圍內低于0.5%FS。
具有反向保護、限流保護電路，在安裝時正負極接反不會損壞擴散硅壓力變送器，異常時防爆擴散硅壓力變送器會自動限流在35MA以內。
◆固態結構，無可動部件，高可靠性，使用壽命長
◆從風壓到水、油都可以進行高精度的測量，不受被測介質質量大小的影響。
◆安裝方便、結構簡單、經濟耐用。
主要技術參數：
|
測量范圍： |
0-10KPa～0-40MPa |
|
zui大過載： |
標準量程的2倍 |
|
壓力形式： |
表壓、微差壓 |
|
精度等級： |
0.5%F·S |
|
電源電壓： |
24VDC |
|
負載電阻： |
≤500Ω |
|
測量介質： |
蒸汽壓力或氣體、液體 |
|
長期穩定性： |
±0.25% F·S/年 |
|
環境相對濕度： |
0～95% |
|
補償溫度： |
0～80℃ |
|
工作溫度： |
-20～70℃（可定制高溫，zui高1500°C） |
|
防爆等級： |
Ex d IIC T6 Gb |
結構特點：
|
外殼： |
壓鑄合金鋁 |
|
主體結構材料： |
１Cr18Ni9Ti |
|
壓力接口： |
Ｍ２0×１.５或用戶自定 |

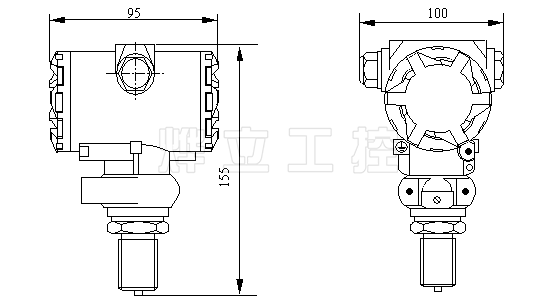

外型尺寸：
調試方法：
擰下擴散硅壓力變送器保護蓋，即可看到調零和滿程電阻器，外接標準電源及電流表（0.25極以上），即可調整，步驟如下：
◆在變送器沒有加壓的情況下，調節零點電阻器，使之輸出電流4mA；
◆變送器加壓到滿量程，調節滿程電阻器，使之輸出電流20mA；
◆反復以上步驟兩三次，直到信號正常；
◆調節完畢，擰緊保護蓋。

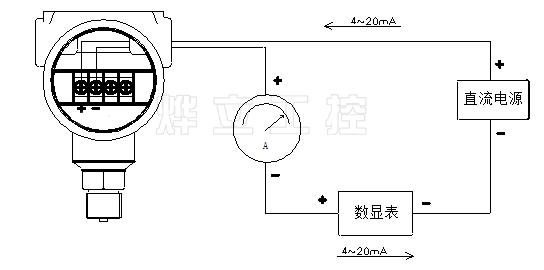

電器連接圖：
注意事項：
◆凡供貨產品均帶有使用說明書及合格證，其中有產品編號、技術參數、出廠日期等，請認真核對，以免用錯。
◆不可用堅硬的物體直接擠壓變送器膜片，以免損傷擴散硅壓力變送器。
◆安裝時應根據產品連接方式和螺紋類型，查對現場接口是否與產品接口一致，連接時應慢速擰緊，不能把轉矩直接加到變送器殼體上，只能加在壓力接口的六方上。
◆接供電電源時應嚴格按照我公司接線說明進行連接。
◆變送器過載壓力不可超過量程的200％ 。
◆使用中發現異常，應關掉電源，停止使用，進行檢查，或直接向我公司技術部門聯系。
◆運輸、儲存時應恢復原包裝，存放在陰涼、干燥、通風的庫房?jī)?nèi)。
附件1---
煤炭科學技術研究院有限公司檢測中心
檢驗報告
NO：202054086
第 1 頁共 6 頁
|
產品名稱 |
防爆壓力/差壓變送器 |
型號規格 |
YEH-2088/3351 |
|
防爆標志 |
Ex d IIC T6 Gb |
檢驗類別 |
型式檢驗 |
|
委托單位 |
杭州燁立科技有限公司 |
郵政編碼 |
/ |
|
生產單位 |
杭州燁立科技有限公司 |
聯系電話 |
0571-86695413 |
|
到樣日期 |
2020.4. 21 |
樣品狀態 |
適檢 |
|
樣品數量 |
3 |
樣品編號 |
2020054086-1?3 |
|
檢驗日期 |
2020.4.23?2020.6. 12 |
檢驗地點 |
防爆電氣檢驗室 |
|
檢驗項數 |
8 |
生產日期 |
/ |
|
檢驗依據 |
GB 3836.1-2010《爆炸性環境 第1部分：設備 通用要求》
GB 3836.2-2010《爆炸性環境 第2部分：由隔爆外殼“d”保護的設備》
GB/T 4208-2017《外殼防護等級（IP代碼)》 |
檢
驗
結
果 |
依據檢驗依據所列項目要求，所檢樣品檢驗合格；
詳細檢驗結果見第3?5頁。
檢驗專用章
簽發日期2020年6月16日
|
|
備注 |
/ |
附件2---
防爆合格證
證號：CCRI 20.1076
|
單 位： |
杭州燁立科技有限公司 |
|
地 址： |
杭州市下城區華西路299、301號4幢728室 |
|
產品名稱： |
防爆壓力/差壓變送器 |
|
型號規格： |
YEH-2088/3351 |
|
防爆標志： |
Ex d IIC T6 Gb |
|
技術文件： |
Q/YLKJ 002-2019 |
|
圖 號： |
YEH-2088/3351-00 |
|
備 注： |
1.額定電壓： DC 24V、DC 12V、DC 3.6V;
2.輸出信號：4~20mA、MODBUS、 RS485 協議、HART 協議;
3.防護等級:：IP66。
|
經過上述產品圖樣及技術文件的審查和樣品的檢驗，其符合以下現行國家標準：GB 3836. 1-2010; GB 3836. 2-2010;GB/T 4208-2017
發 證 日 期：2020 年 6 月 16 日
有 效 期 至：2025 年 6 月 15 日
煤炭科學技術研究院有限公司檢測中心(煤炭科學研究總院檢測中心)(國家安全生產北京礦山井巷設備與礦用油品檢測檢驗中心)
注：本證僅對與送檢樣品一致的產品有效。
中心地址：北京市和平里青年溝路5號 電話：010-89268018
