磁翻柱液位計_遠傳磁翻板液位計_磁翻板液位計生產廠家
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-02-14

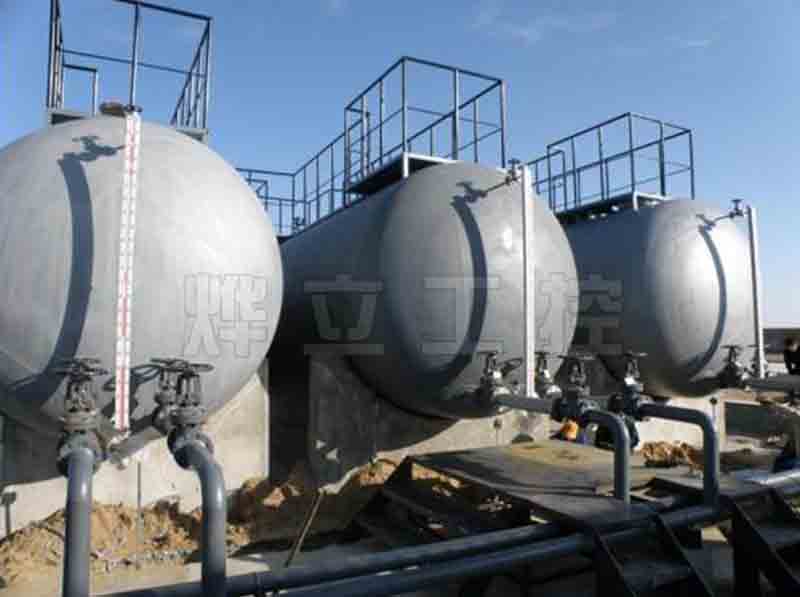

UHZ-518系列側裝式磁性翻柱液位計適合于安裝在各種塔、罐、槽、球形容器及鍋爐等設備的側面，用于各種介質的液位檢測。產品可以做到高密封、防泄漏，由于液體介質與指示器完全隔離，測量液位非常安全、可靠、耐用。全過程測量無盲區，顯示醒目，讀數直觀，且測量范圍大，配上液位報警、控制開關，可實現液位或界位的上、下限報警和控制，配上LB型液位變送器，可將液位信號轉換成二線制4~20mADC標準信號，實現遠距離檢測、指示、記錄與控制。產品廣泛用于電力、石油、化工、冶金、環保、船舶、建筑、食品等各行業生產過程中的液位測量與控制。
UHZ-518夾套式磁翻柱液位計適用于石油化工等系統中需防凍、保溫及加熱場合的液位測量。夾套型式有蒸汽夾套、水循環夾套、真空夾套和先進的防爆型電伴熱系統。
磁翻板液位計主要技術參數
（1）測量范圍：150~8000mm，對中心距超過8000mm的或運輸條件不允許超過長度的液位計可采用分段制造對UHZ-518C15A型，中心距超過6000mm采用分段制造。
（2）介質密度：≥380kg/m2
（3）介質密度差：≥150kg/m3
（4）工作溫度：-40~450℃
（5）工作壓力：-0.1~25MPa
（6）介質粘度：≤0.4Pa.S，對于粘度大的介質或溫度低時易結晶的介質，可選用加熱夾套型液位計
（7）連接法蘭：DN20-DN50PN0.6～-25
（8）法蘭標準：采用化工部1998年最新頒布的HG20592-20635-97法蘭標準，其它法蘭標準（如GB、ANSI、DIN等標準）請用戶在訂貨時注明。
（9）材質：旁路管1Cr18Ni9Ti；304；316L
（10）浮子：1Cr18Ni9Ti；316；鈦
注：杭州燁立科技有限公司是磁翻板液位計生產廠家，該生產UHZ-518型的遠傳磁翻板液位計是在磁翻版液位計上安裝變送器。變送器由傳感器和轉換器兩部分組成，它通過磁浮子上下移動，經磁耦合作用使導管內測量無件依次動作，獲得電阻信號變化，轉換成 0~10mA 或 4~20mA 的標準電流信號輸出，以便與數字顯示儀表或計算機聯接，實現遠傳顯示。是以磁浮子為測量元件，磁鋼驅動翻柱顯示，無需能源。適用于低溫到高溫、真空到高壓等各種環境。是石油、化工等工業部門的理想液位測量產品。
燁立磁翻柱液位計部分型號展示：
|
型號 |
結構特點 |
適用介質條件 |
法蘭連接 |
接液材質 |
重量 |
|
工作溫度℃ |
工作壓力 MPa |
密度
ft/cm3 |
DN |
PN |
基重
kft |
加重
kft/m |
|
CI0 |
基本型 |
-20?100 |
≤2.5 |
0.5 ?2.0 |
25 |
1.0,2.
5 |
!Crl8Ni9Ti
304 |
6 |
5 |
|
C10A |
-20 ?200 |
|
C11 |
高溫低壓型 |
≤400 |
≤2.5 |
0.5-2 |
25 |
2.5 |
00Crl7Nil4
M2,304,316L |
6.8 |
6 |
|
C12A |
高溫中壓型 |
≤400 |
≤4.0 |
0.38-2 |
25 |
4.0 |
7.5 |
6 |
|
C12B |
高溫高壓型 |
≤400 |
≤6.4 |
0.6-2 |
25 |
6.4 |
8.5 |
7 |
|
C12C |
高溫高壓型 |
按溫-壓表，最高工作溫度≤450℃，最高工作壓力≤25MPA |
0.6-2 |
25 |
10.0 |
8.5 |
7 |
|
C12D |
高溫高壓型 |
0.6-2 |
25 |
16.0 |
8.5 |
7 |
|
C12E |
高溫高壓型 |
0.6-2 |
25 |
16.0 |
8.5 |
7 |
|
C13 |
低溫型（防霜型） |
-40 ?100 |
≤4.0 |
0.38-1.2 |
25 |
4.0 |
8.5 |
4 |
|
C13A |
低溫型（防霜型） |
-196 ?100 |
≤4.0 |
0.38-1.2 |
25 |
4.0 |
8.5 |
5 |
|
C14 |
液祆、液化氣專用型 |
-20?100 |
≤4.0 |
0.4-1.2 |
25 |
2.5,4.0 |
8.5 |
7 |
|
C15 |
附腐型 |
-30 ?200 |
≤2.5 |
0.5 ?2.0 |
25 |
2.5 |
PTFE |
5.0 |
4.2 |
|
C15A |
無盲區射腐型 |
-30?200 |
≤2.5 |
0.5 ?2.0 |
25 |
2.5 |
PTFE |
5.0 |
4.2 |
|
C16 |
附腐型 |
-20 ?90 |
≤1.0 |
0.5-2 |
25 |
1.0 |
PPR |
5.0 |
4.2 |
|
C17 |
酎腐型 |
PP、CPVC:-20~100℃ UPVC: -20?60 |
≤0.6 |
0.5-2 |
25 |
1.0 |
UPVC、PP、 CPVC |
5.0 |
4.2 |
|
C19 |
附腐型 |
-20 ?80 |
≤0.6 |
0.6-2 |
25 |
1.0 |
PP |
6.5 |
5.7 |
|
C20 |
液體硫磺專用型 |
≤250 |
≤1.6 |
0.9-2 |
50 |
1.6 |
1Crl8Ni9Ti |
12 |
11 |
|
C23 |
衛生標準型 |
-20?150 |
≤0.6 |
0.9 ?1.2 |
25 |
0.6 |
316L,Ti |
6.5 |
6 |
