磁翻柱液位計_磁翻板液位計工作原理_翻柱式磁浮子液位計
來源： 燁立工控作者： 小楊點擊數： 次時間：2025-02-14

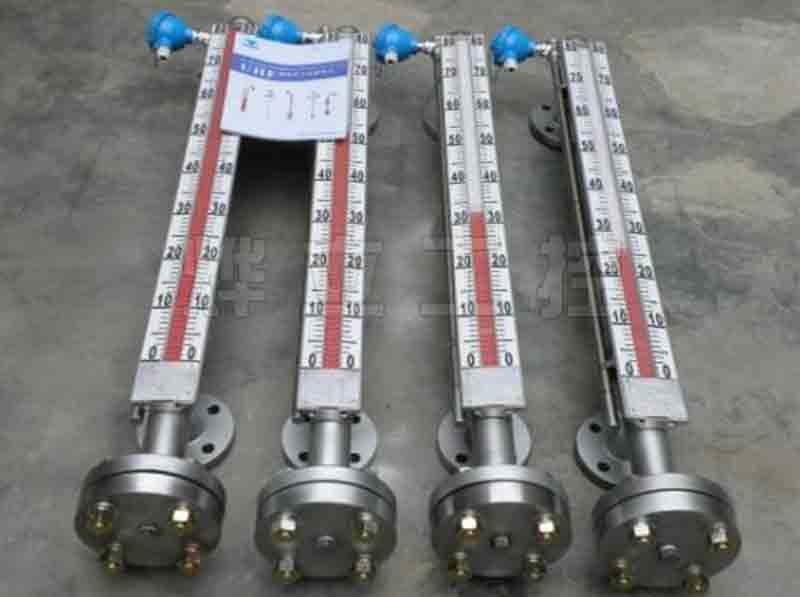

燁立UHZ-518是最常用的側裝式磁翻柱液位計，適用于工藝操作壓力≤1.875MPa，工藝溫度低于200℃的液體介質的液位測量，全過程測量無盲區，顯示醒目，指示直觀，且測量范圍大，可選配三磁液位開關，實現液位或界位上下限報警和控制，也可配液位變送器，可將液位、界位信號轉換成4～20mADC標準信號。
磁性翻柱液位計有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們?cè)谇惑w的外面裝了一個翻柱顯示器，因?yàn)槲覀冊谥圃旄∏驎r(shí)在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
控制型是在翻柱液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在翻柱液位計的基礎上增加了 4~20ma 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。
磁翻板液位計工作原理
磁性翻柱液位計根據浮力原理和磁性耦合作用研制而成。當被測容器中的液位升降時，液位計主導管中的浮子也隨之升降，浮子內的永久磁鋼通過磁耦合傳遞到現場指示器，驅動紅、白翻柱翻轉180°，當液位上升時，翻柱由白色轉為紅色，當液位下降時，翻柱由紅色轉為白色，指示器的紅、白交界處即為容器內介質液位的實際高度，從而實現液位的指示。
燁立UHZ-518翻柱式磁浮子液位計產品選型
|
UHZ-518□□□ |
磁翻柱液位計 |
|
|
O |
盲板法蘭，不配排污閥 |
|
L |
液位計底部配排污閥 |
|
|
G |
BK-1Ex三磁驅動液位開關 |
|
GH |
BK-1Ex高溫型四磁液位開關 |
|
|
□ |
控制點數（液位開關數量） |
|
|
R |
LB型變送器，輸出信號4~20mA 兩線制 |
|
R1 |
LB型變送器，HART通訊，輸出信號4~20mA 兩線制 |
|
R2 |
AT200磁致伸縮液位變送器，輸出兩線制4~20mA |
|
R3 |
AT201磁致伸縮液位變送器，輸出三線制4~20mA |
|
R4 |
AT202高溫型磁致伸縮液位變送器，兩線4~20mA |
|
R5 |
AT203高溫型磁致伸縮液位變送器，輸出三線制4~20mA |
|
|
D |
隔爆型 ExdⅡBT4~T6 ExdⅡCT4~T6 |
|
E |
本安型 ExibⅡCT4~T6 |
|
EF |
本安型帶安全隔離柵 |
W |
加寬型磁翻柱面板 |
|
|
J1 |
活動式加熱夾套 |
J2 |
套管型加熱夾套 |
|
J3 |
盤管型伴熱裝置 |
J4 |
深度真空絕熱保溫夾套 |
|
J5 |
深度真空絕熱保溫夾套&復合式加熱夾套 |
|
J6 |
自限溫電熱帶伴熱裝置 |
|
|
□□□□ |
安裝高度mm（側-側安裝無此項） |
|
|
□□□□ |
測量范圍（M） |
|
|
□□□□ |
介質密度kg/m3 |
|
|
□□□ |
標稱壓力Mpa/LB |
|
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
↓ |
|
|
UHZ-518C10 |
L |
G |
2 |
R |
D |
J1 |
1500 |
1200 |
810 |
20 |
選型舉例 |
|
UHZ-518C10型磁翻柱液位計；底部配排污閥；配兩只BK-1/Ex三磁驅動開關；配隔爆型LB變送器；配活動式加熱夾套；安裝高度1500mm；測量范圍1200mm；介質密度810kg/m3；標稱壓力為20Mpa/LB |
|
