燁立WMY-SFYX防腐投入式液位計技術參數
| 測量形式和范圍 | 0~1~200mH2O | 允許過載 |
2倍滿量程壓力 |
| 工作溫度 | -20~80℃ | 溫度補償 | -10~70℃ |
| 存儲溫度 | -40~80℃ | 穩定性誤差 | 0.25%FS（典型）， 0.5%FS（最大） |
| 供電電源 | 15~36VDC（標定電壓24VDC） | 負載 | 電流輸出型<（U-15V）/0.02A、電流輸出型>5K |
| 外殼材料 | 合金鋁 | O型圈 | 氟橡膠 |
| 膜片 | 316L不銹鋼 | 電纜 | 專用防水透氣電纜 |
| 防護等級 | IP68（壓力傳感器部分）,IP65（接線盒變送器部分） |
準確度（包含非線性、
重復性、遲滯）
|
0.25%FS（典型） 0.5%FS（最大） |
| 溫漂系數 |
0.01%FS（典型， 量程不小于5mH20）
0.03%FS(典型，量程小于5mH20）
|
輸出信號 |
（4-20mA）（二/三線制）、（0~10/20）mA
（0~5）V、（1~5）V、（0~10）V
|
防腐投入式液位變送器特點
防腐投入式液位計-軟桿（測量硫酸、鹽酸、氫氟酸） 采用先進電路處理技術，性能穩定、高靈敏度；多種量程，最大可測200m（水柱壓力）：采用316L不銹鋼隔離膜片，造用于多種測量介質；配置靈活，根據需要可選擇不同配置；一體式、分體式可選；反極性和過電壓保護；抗沖擊、防雷擊設計；激光調阻溫度補償，零點、量程可現場調節；范圍寬抗腐蝕，造于多種介質；過載及抗干擾能力強，性能穩定。

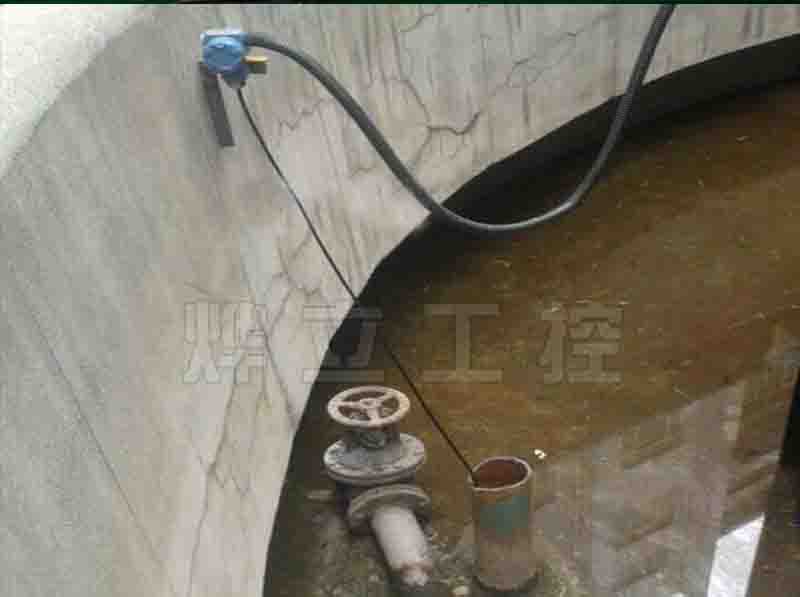

工業現場液位測量與控制、城市供水及污水處理、石油、化工、電廠、水文監測、水庫、大壩、水電建設等領域的液位的測量與控制。
投入式液位計故障處理、檢測與維護保養
（1）投入式液位計故障檢測方法
1、先檢查投入式液位計輸出電源是否接對，如發現接法不正確應依照操作手冊進行修改。
2、用三輸出電壓表量測24V與O/P間之輸出電壓，輸出電壓應在22V~26V之間，若輸出電壓不正常應查看線路或投入式液位計是否有異常。
3、第2項應先確認正常后，再于4~20MA回路串一只毫安電表，檢查輸出電流是否正常，若輸出輸出電流值不正常應更換新品或聯系液位計生產廠家工廠工作人員。
4、用輸出電壓表檢查IN與COM間之輸出電壓，正常應為2.5V左右，若輸出電壓過低應再移除EXC導線看看，如果輸出電壓恢復正常則表示磁黃模塊不正常，若電仍然偏低則表示訊號轉換器損壞。
（2）投入式液位計故障解決方法
1、近接投入式液位計不動作。用電表檢查液位計動作是否正常，磁鐵靠近時接點應導通且熱電阻應低于300MΩ以下，磁鐵移除后液位計應開路且熱電阻應達10MΩ以上，若未達以上之要求應更換新的近接液位計。
2、投入式液位計信號轉換器2條線不知如何接到指示計。請依照操作手冊將信號轉換器里有24V端接到指示計之24V端，信號轉換器之O/P端接到指示計之AI端，若通電后仍無法正常運作應洽工廠工作人員。
3、投入式液位計無輸出。
A、先聞聞看輸出電源座是否有燒焦味，若有焦味代表已燒毀，應洽工廠工作人員更換新品；
B、確認物料比重是否過輕，更換大型葉片；
C、安裝地點不適當，若有物料直接沖擊，應加裝擋板保護，或避開下料位置。
4、投入式液位計內零件掉落。
A、請先檢查桶槽環境是否有振動馬達或其它振動器的投入式液位計。
B、另購其它產品，可避免因振動而造成內部零件掉落。
5、投入式液位計內積水。請排除積水并烘干，確認線路對地之絕緣達100MΩ以上，最后再依規定配線施工，并確實用填縫膠封住所有的縫隙。
（3）投入式液位計維護和保養
A、每個月洗滌一次。
B、洗滌時先打開投入式液位計鐵管的旋帽，小心拿出投入式液位計；再將投入式液位計上附著的雜物（比如水草，浮游生物等）清除掉。
C、清潔水位計引壓孔時，可使用三氯乙烯或酒精注入引壓孔到其高度二分之一處浸泡5分鐘左右，然后輕微晃動、重復多次，直到洗滌干凈位止。禁止使用任何器具洗滌引壓孔，以免損壞敏感芯子感壓膜片。
D、清潔投入式液位計的液位輸入接口和引壓孔時，忌用硬度過大的刷子或金屬工具，以避免損傷敏感芯子及壓力接口螺紋。
E、洗滌完畢后將液位計慢慢的放回鐵管中，感覺已放置鐵管的低部，將旋帽安裝回原處即可。
注：在卸下洗滌后重新安裝，因安裝深度會有一定的變動，必須再次比照水閘同一水位當時的液位計尺，對二次儀表的檢測值進行矯正，以確保采樣數據的正確性。
