超聲波料位計_超聲波液位計顯示_水池超聲波液位計

來源：燁立工控作者：小楊點擊數：次時間：2025-02-14

污水處理池上的水池液位傳感器一般都是選擇的水池超聲波液位計，原因是水池超聲波液位計是使用的超聲波反射原理，根據水池超聲波液位計發出的聲波與液面的接觸，根據其反射回來的的時間長度，來測量出水池的液位高度在多少。水池使用超聲波液位計具有重量輕、不結垢、不污染介質。
測量污水處理池水池液位，罐體上的液位，河道上的液位等的液位傳感器根據其原理的不同大致分為兩大類，接觸式液位傳感器與非接觸式液位傳感器。
（1）超聲波液位計非接觸式液位傳感器：超聲波液位計使用的是聲波原理，不接觸實際的水池液面，安裝條件一般比較寬松。
（2）投入式液位計接觸式液位傳感器：一般常見的就是投入式液位計在污水處理池上不適用，原因就在于其本身的設計，前端的引壓小孔極易被污水處理池上的顆粒介質所堵塞，甚至破壞膜片，導致整個投入式液位計報廢。
注：超聲波物位計是超聲波液位計（測量液體介質）和超聲波料位計（測量固體介質）的總稱。

水池超聲波液位計技術參數
供電電源:   24V DC / 220V AC                       可選信號:  4-20mA、RS232、RS485
產品精度:   ±0.5%FS. 可選±0.2％FS. 環境溫度:  -30～78℃
可選量程:   0-1～25m 接    線:  兩線制、三線制、四線制
安裝螺紋:   M66×2 開孔尺寸:  φ68～φ70mm
外形尺寸:   200×86×135 mm                         外殼材料:  工程防腐塑料 / PTFE / 鑄鋁合金

水池防腐超聲波液位計

超聲波液位計盲區和安裝參考

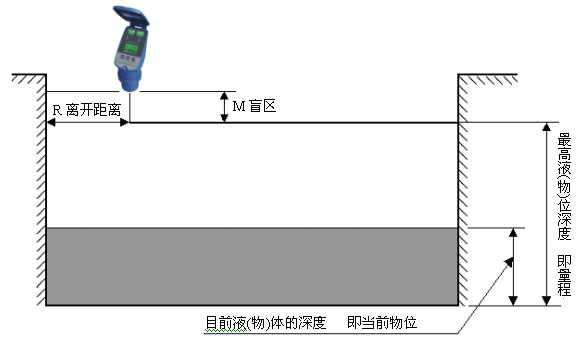

超聲波液位計正確安裝示意圖

量程	M 盲區的參考值	量程	R 離開邊緣的參考值
1.00米	≥45厘米	1.00米	≥35厘米
3.00米	≥50厘米	3.00米	≥35厘米
5.00米	≥55厘米	5.00米	≥55厘米
8.00米	≥60厘米	8.00米	≥85厘米
12.00米	≥100厘米	12.00米	≥130厘米
20.00米	≥150厘米	20.00米	≥220厘米

水池超聲波液位計選型圖譜

YEH-HK	水池超聲波液位計（內置溫度自動補償）
YEH-HK-F	特殊外殼（借鑒德國EH產品外殼）
	代碼	現場液位顯示
	C	超聲波液位計LCD 液晶顯示（量程5米及以上）
	E	超聲波液位計LCD 數碼顯示（量程3米及以上）
		代碼	測量量程（液位變化的深度）
		1	1 米
		3	3 米
		5	5 米
		8	8 米
		12	12 米
		15	15 米
		20	20 米（特殊訂貨可達30米）
			代碼	供電電源
			A	24V DC
			B	220VAC
				代碼	安裝連接
				6	標準 M66*2 螺紋連接（標配安裝螺母）
				5	法蘭連接 DN50
				8	法蘭連接 DN80
				9	法蘭連接 DN100
				0	法蘭連接特殊要求定做，文字注明規格
					代碼	儀表結構
					Y	一體化（僅限 24V DC 供電）
					F	分體式（默認220V AC 供電可選 24VDC 電）
						代碼	探頭材質 （與介質不接觸）
						8	標準
						9	PTFE （耐強酸、強堿、鹽腐蝕）
							代碼	輸出信號
							B	標準 4~20mA
							E	4~20mA+繼電器（高、低點）
							R	RS 485 通訊
							S	4~20mA+Hart 協議通訊
								代碼	產品等級
								1	標準普通型
								5	防爆本安型
YEH-HK	C	5	A	6	Y	8	B	1	選型舉例
